工廠生產過程監控系統，變送器、控制器、電氣元件，等的輸出信號，有線聯接至控制柜。距離比較遠，受地理環境影響，等的場景，敷設控制電纜非常不便。選擇信號無線傳輸?shù)穆?lián)接方式，可以降低成本、減少施工時間，實施也非常便捷。工業控制，各種模擬、開關信號，都可無線傳輸，接入控制柜。

信號無線傳輸應用

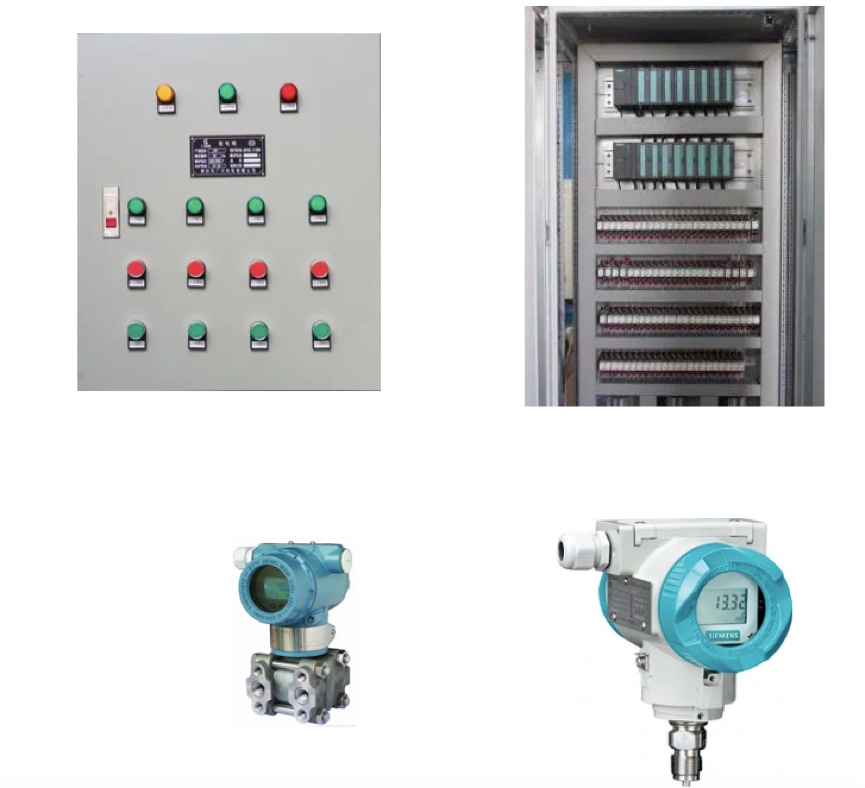

• 工廠生產過程監控系統，變送器、控制器、電氣元件，等的輸出信號，有線聯接至控制柜。
• 距離比較遠，受地理環境影響，等的場景，敷設控制電纜非常不便。
• 選擇信號無線傳輸?shù)穆?lián)接方式，可以降低成本、減少施工時間，實施也非常便捷。
• 工業控制，各種模擬、開關信號，都可無線傳輸，接入控制柜。

信號無線傳輸方案

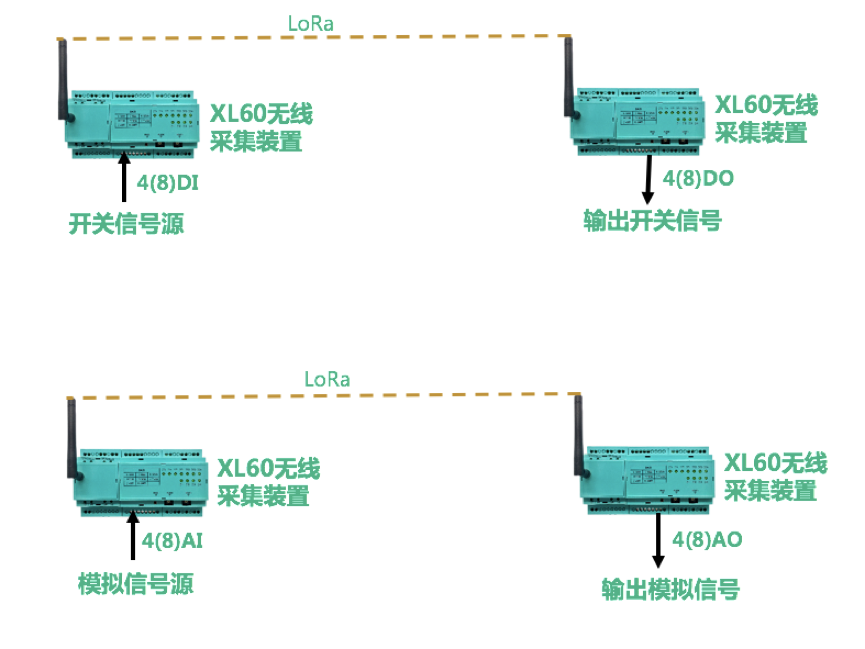

• 信號無線傳輸方案：選擇一套(一采集，一輸出)無線采集裝置。信號源端輸入信號，無線傳輸；接收端無線獲取，輸出信號。

• 開關信號類型：無源、有源接點信號；NPN、脈沖信號；電阻信號。

• 模擬信號類型：溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V， 0～10V等信號；

• 應用場景：

• 設備遠程起、停，聯鎖；

• 報警信號遠傳；

• 信號遠傳；

設備選型

• 一臺XL60可配置多個I/O模塊；

• 根據需要傳輸信號的類型、數量，選配相應的I/O模塊；

I/O模塊選型說明

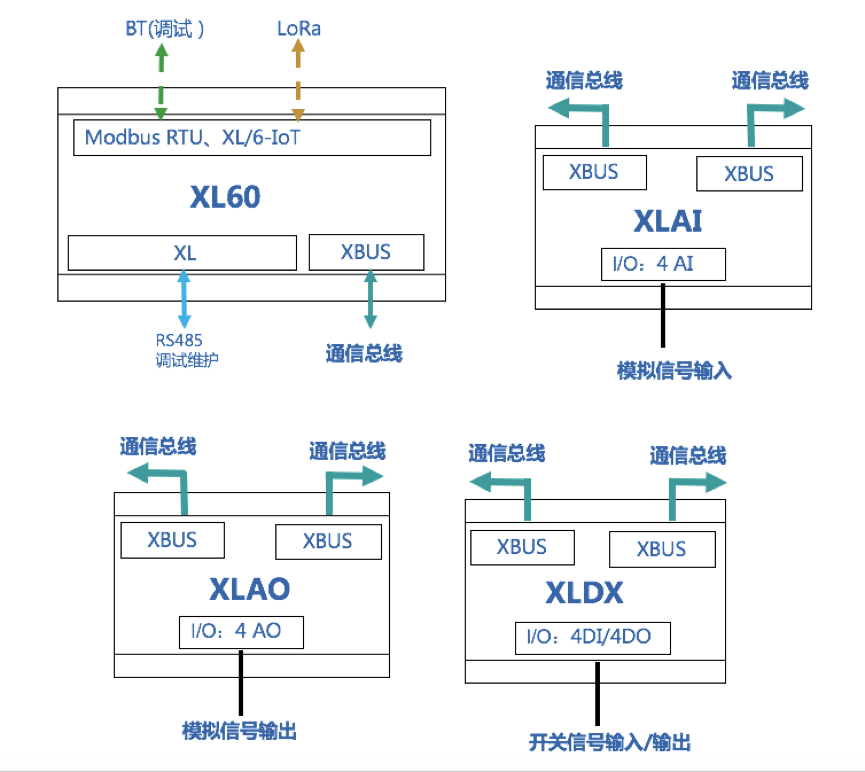

• XL60無線采集裝置，有多種信號輸入、輸出模塊可選：

• 一臺XL60無線采集裝置，最多可配8個，任意數量、類型的I/O模塊組合。

• I/O模塊可選：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。

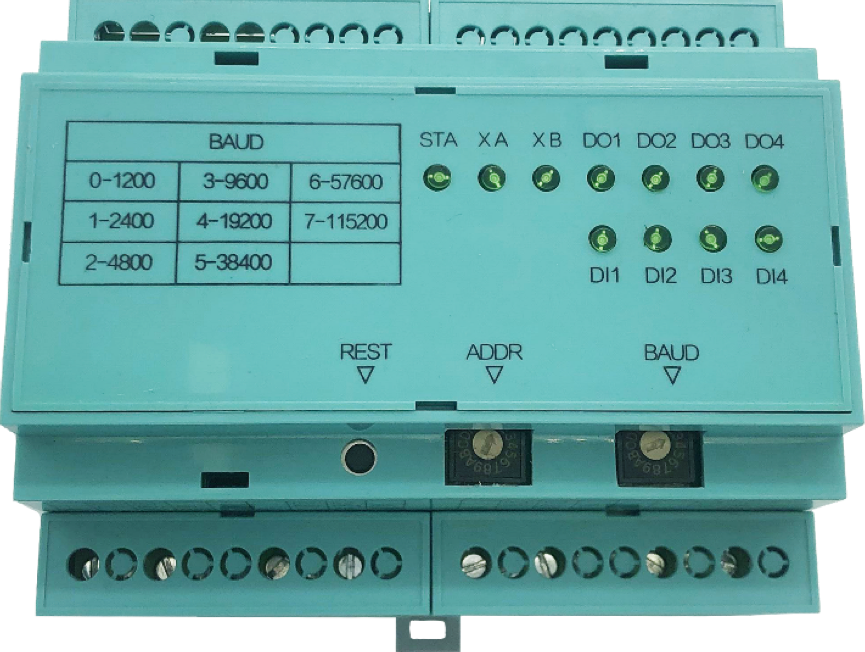

• XLDX開關信號模塊：DI可接入無源、有源接點，及NPN信號；DO是繼電器信號輸出。

• XLAI模擬信號輸入模塊：可選溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V，等信號輸入。

• AI輸入是DC4-20mA時，支持兩線制接線；信號輸入帶隔離，無需再配信號隔離器。

• XLAO模擬信號輸出模塊：支持4～20mA，0～20mA，0～5V，等信號輸出。

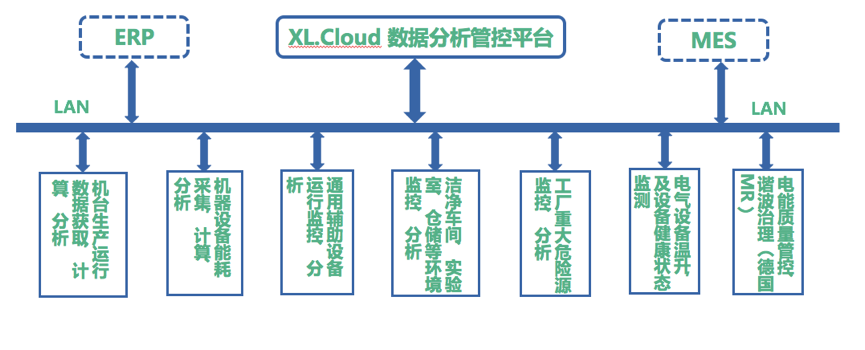

XIoT 工廠數字化系統
